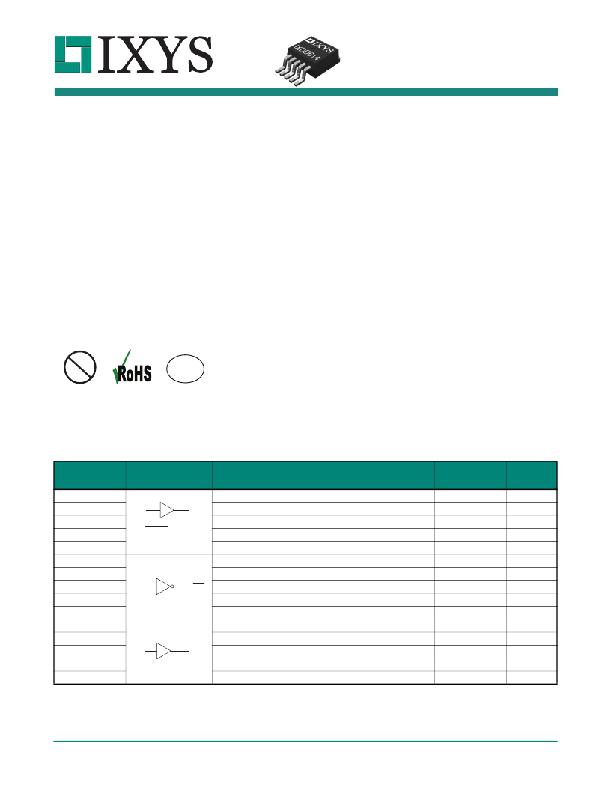

IXD_614
14-Ampere Low-Side
I NTEGRATED C IRCUITS D IVISION
Features
? 14A Peak Source/Sink Drive Current
? Wide Operating Voltage Range: 4.5V to 35V
? -40°C to +125°C Extended Operating Temperature
Range
? Logic Input Withstands Negative Swing of up to 5V
? Low Propagation Delay Time
? Low, 10 ? A Supply Current
? Low Output Impedance
Applications
Ultrafast MOSFET Drivers
Description
The IXDD614 / IXDI614 / IXDN614 high-speed gate
drivers are especially well suited for driving the latest
IXYS MOSFETs and IGBTs. Each output can source
and sink 14A of peak current while producing voltage
rise and fall times of less than 30ns. Internal circuitry
eliminates cross-conduction and current
"shoot-through," making the driver virtually immune to
latch up. Low propagation delay with fast rise and fall
times make the IXD_614 family ideal for
high-frequency and high-power applications.
?
Efficient Power MOSFET and IGBT Switching
?
?
?
?
?
Switch Mode Power Supplies
Motor Controls
DC to DC Converters
Class-D Switching Amplifiers
Pulse Transformer Driver
e 3
Pb
The IXDD614 is configured as a non-inverting driver
with an enable. The IXDN614 is configured as a
non-inverting driver, and the IXDI614 is configured as
an inverting driver.
The IXD_614 family is available in an 8-pin DIP (PI),
an 8-pin Power SOIC with an exposed metal back (SI),
a 5-pin TO-220 (CI), and a 5-pin TO-263 (YI) package.
Ordering Information
Part Number
IXDD614PI
Logic
Configuration
Package Type
8-Pin DIP
Packing
Method
Tube
Quantity
50
IXDD614SI
IXDD614SITR
IXDD614CI
IXDD614YI
IXDI614PI
IXDI614SI
IXDI614SITR
IXDI614CI
IXDI614YI
IXDN614PI
IXDN614SI
IXDN614SITR
IXDN614CI
IXDN614YI
I N
E N
I N
I N
OUT
OUT
OUT
8-Pin Power SOIC with Exposed Metal Back
8-Pin Power SOIC with Exposed Metal Back
5-Pin TO-220
5-Pin TO-263
8-Pin DIP
8-Pin Power SOIC with Exposed Metal Back
8-Pin Power SOIC with Exposed Metal Back
5-Pin TO-220
5-Pin TO-263
8-Pin DIP
8-Pin Power SOIC with Exposed Metal Back
8-Pin Power SOIC with Exposed Metal Back
5-Pin TO-220
5-Pin TO-263
Tube
Tape & Reel
Tube
Tube
Tube
Tube
Tape & Reel
Tube
Tube
Tube
Tube
Tape & Reel
Tube
Tube
100
2000
50
50
50
100
2000
50
50
50
100
2000
50
50
DS-IXD_614-R05
